Un sistema de protección contra descargas, llamado de pararrayos, debe:

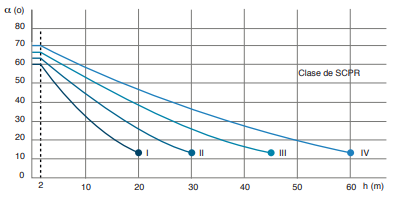

Se proyecta un cono desde el punto de incidencia hacia abajo en base a un angulo que depende de la altura.

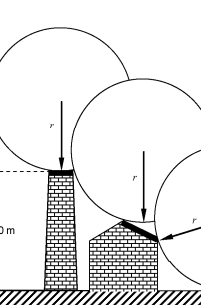

Proyectar una esfera para delimitar el área segura.
| Clase de Protección | Radio de Esfera Rodante (m) | Amperaje (kA) | Descripción |
|---|---|---|---|
| Clase I | 20 | 3 | Para estructuras con alto riesgo de impacto de rayo o consecuencias graves si ocurre un impacto. |
| Clase II | 30 | 6 | Para estructuras con un riesgo moderado de impacto de rayo. |
| Clase III | 45 | 10 | Para estructuras con un bajo riesgo de impacto de rayo. |
| Clase IV | 60 | 16 | Para estructuras con un riesgo muy bajo de impacto de rayo. |
Para calcular el radio base de un cono a cierto ángulo (ɵ) y la altura (h) de la punta de captura usamos la siguiente formula:
$$ r = \tan(\text{ɵ}) \cdot h $$
Para el area:
$$ area = \pi r^2 $$
