Los módulos analógicos leen la variable de campo e interpretan esta señal como un número que es leído por el controlador.
Esta señal debe adecuarse y ser transformada a un valor interpretable. Para interpretarla correctamente debemos ver la ficha técnica del módulo y ajustar conforme sus límites.
Como ejemplo tenemos los siguientes módulos:
Entradas: AI 8xU/I/RTD/TC ST 6ES7531-7KF00-0AB0
Salidas: AQ 4xU/I ST 6ES7532-5HD00-0AB0
Normalmente se manejan los siguientes valores para tarjetas U/I:
| Señal de Control | Valores de Escalado | Saturación % | Saturación # |
|---|---|---|---|
| 0 a 10V | 0-27648 | 17.59 % | 32511 |
| ± 10V | ± 27648 | ± 17.59 % | ±32511 |
| 0 a 20mA | 0-27648 | 17.59 % | 32511 |
| ± 20mA | ± 27648 | ± 17.59 % | ±32511 |
| 4 a 20mA | 0-27648 | + 17.59 % -25 % | -6912 +32511 |
| 1 a 5V | 0-27648 | + 17.59 % -25 % | -6912 +32511 |
Sin embargo, algunas tarjetas analógicas de entrada soportan más tipos de señales como termopares, resistencias variables, RTD´s y milivoltajes, y deben ser escalados acorde a sus especificaciones en la ficha técnica.
Después de configurar el tipo de señal con la que trabajara el módulo debemos adecuar las señales.
En el siguiente ejemplo tenemos un instrumento de medición de presión que mide de (-50 a +100 mmH2O).
El instrumento manda una referencia de (4-20 mA).
Esta señal es leída por el controlador e interpretada como (0 - 27648).
Con el bloque NORM_X convertimos la señal a un rango entre (0 - 1) que es más fácil de manejar.
Con el bloque SCALE_X interpretaremos la señal en las unidades que este leyendo el instrumento o su equivalente (-50 +100).

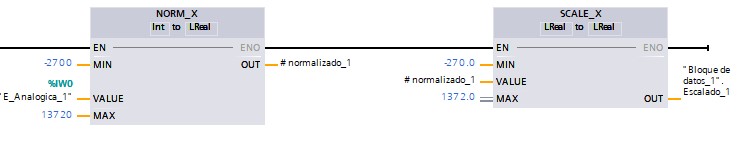

Para un termopar tipo K con un rango de (-270 a 1372 °C)
Escalaríamos la señal según la ficha técnica de (-2700 a 13720) ya que una unidad es igual a 0.1 °C
En el caso de una salida haremos lo inverso, convertiremos un valor de referencia a su equivalente de la tarjeta analógica.
El bloque UNSCALE manda de salida un valor de ±27648 En base a sus límites.
En este caso nuestros limites serán del (0 a 100%) y la bipolaridad será false ya que solo queremos enviar valores positivos de (0 a 27648).
Este valor dependiendo de la configuracion de la tarjeta sera interpretado como (0-10V) o (4-20mA).
